■特点

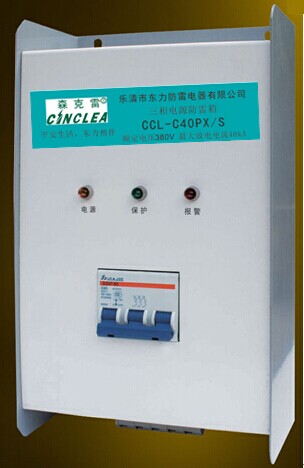

CCL-PX普及型电源防雷箱，免维护的先进设计，具有告警指示功能，可抗连续雷击能力，而不需要在回路上串接熔断器或空气开关。
■应用范围
广泛应用于交流47～63HZ的各种交流供电系统，能满足用电设备末端保护要求,如民用住宅,智能建筑及实验等场所。
■安装方法
●安装前必须切断电源，严禁带电操作。
●防雷箱应安装在室内（壁挂式），并接在设备前端的电源线上
●防雷箱连接线选择与电源线路相应的线径连接，接地线应遵循短、直、粗的原则。
●安装时请根据安装示意图所示连接，其中L（L1、L2、L3）为相线，N为零线，PE为地线，切勿错接。
■技术参数
名 称 |
型 号 |
标称放电电流In(kA, 8/20) |
最大放电电流Imax(kA,8/20) |
电压保护水平Up(kV) |
最高持续运行电压Uc(V～) |
引入电源线截面积(mm2) |
接地 |
外型尺寸(mm) |
|
精密型电源防雷 |
CCL-C40PX/D |
20 |
40 |
≤1.5～3.5 |
275～440 |
≥6 |
≥16 |
单相/三相 |
|
CCL-B60PX/D |
30 |
60 |
≤2.0～3.8 |
275～440 |
≥6 |
≥16 | ||
|
CCL-B80PX/D |
40 |
80 |
≤2.2～4.0 |
275～440 |
≥16 |
≥25 |
■接线图
