■用途
该产品广泛适用于保护太阳能光伏发电系统中的光伏板、逆变器等设备，为光伏发电系统提供全方位的浪涌保护。
■产品特点

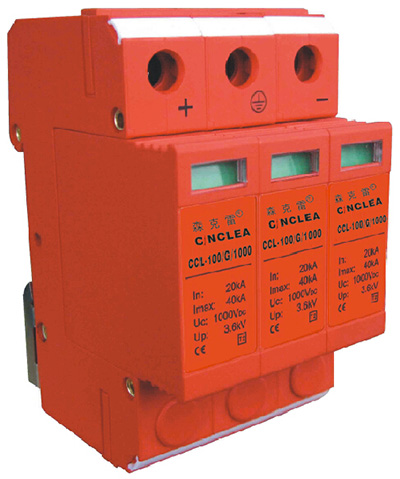

●完整的预接线单元，用于光伏设备中，由底座和插入式保护模块组成。
●Y型电路设计，三组高性能的压敏电阻，当发电机电路中出现绝缘故障时，可避免对电涌保护器的损害。
●功能强大的氧化锌压敏电阻具有高泄放能力。
●内置动态热脱扣器，具备了高可靠性。
●故障指示以红色标记出现在监控窗口中。
■技术参数
| 名称 | 型号 | 额定工作电压Un（V-），适用范 | 标称通 流容量In(kA, 8/20μs) | 最大通 流容量Imax(kA,8/20μs) |
| 光伏发电专用电涌保护器 | CCL-20/G | （48、68、100，100V以下系统） （150、360、470，120V到500V系统）（500、620、680，500V到700V系统） （900、1000，700V以上系统） |
10 | 20 |
| CCL-40/G | 20 | 40 | ||
| CCL-60/G | 30 | 60 | ||
| CCL-80/G | 40 | 80 | ||
| CCL-100/G | 60 | 100 |
■安装说明
● 安装前必须切断电源，严禁带电操作。
● 建议在防雷器前端串联熔断器或自动断路器。
● 安装时请根据安装示意图所示连接，其中+为正极线，-为负极线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
● 安装完毕后将模块插到位，检查防雷模块是否正常工作。
●防雷器在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色或遥信端子输出报警信号时，表示防雷模块发生故障，应及时维修或更换。
●防雷器应并联安装（也可采用凯文接线方式），连接线要求牢固可靠，且要求短、粗、直。

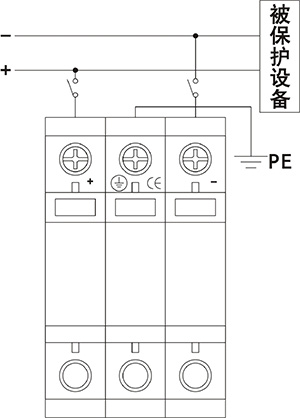

■安装示意图
