■应用范围
●CCL-K系列同轴天馈信号防雷器的保护对象是天线系统，主要包括卫星天线，微波，移动通信，对讲系统的天线和雷达天线等。
■技术参数
●CCL-K系列同轴天馈信号防雷器的保护对象是天线系统，主要包括卫星天线，微波，移动通信，对讲系统的天线和雷达天线等。
■技术参数
| 产品名称 | 产品型号 | 工作频率范围(G) | 常用阻抗(Ω) | 标称放电电流（8/20μs，KA) | 最大放电电流（8/20μs，KA) | 标称点火电压（V） | 限制电压（V） | 插入驻波比 （dB） |
插入耗损 （dB） |
接头形式 |

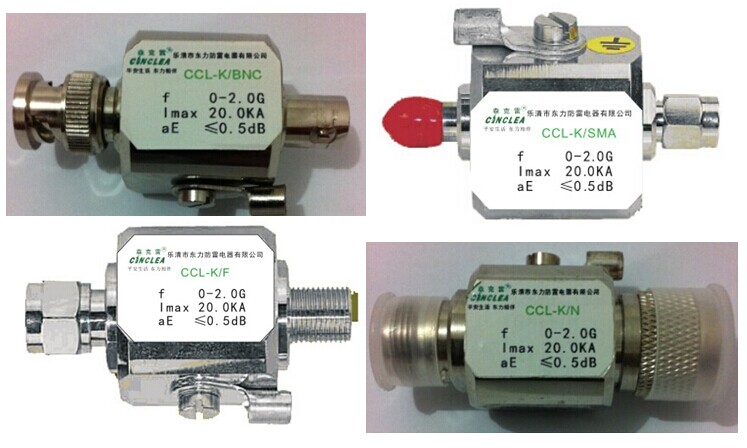

| 同轴天馈信号防雷器 | CCL－K/BNC | 0～2.0 | 50 | 10 | 20 | 75～100 | ≤550 | ≤1.2 | ≤0.5 | K/K、K/J、J/J |
| CCL－K/F | 0～1.0 | 75 | 10 | 20 | 75～100 | ≤550 | ≤1.2 | ≤0.5 | ||
| CCL－K/SMA | 0～1.0 | 75 | 10 | 20 | 75～100 | ≤550 | ≤1.2 | ≤0.5 | ||
| CCL－K/N | 0～2.0 | 50 | 10 | 20 | 75～100 | ≤550 | ≤1.2 | ≤0.5 |
■安装事项
●CCL-K系列同轴天馈信号防雷器串联在被保护设备与天馈线通道之间，输入端与天馈通道相连。用2.5mm2以上多股铜芯线把天馈防雷器接地端子与接地排牢固连接，接地线尽可能短而直。请根据设备类型，接口形式，工作频率，特性阻抗等不同要求进行选型。

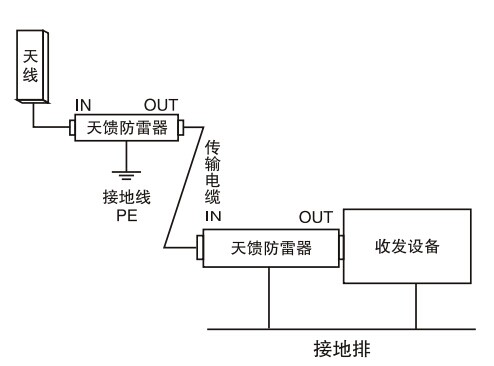

■产品连接

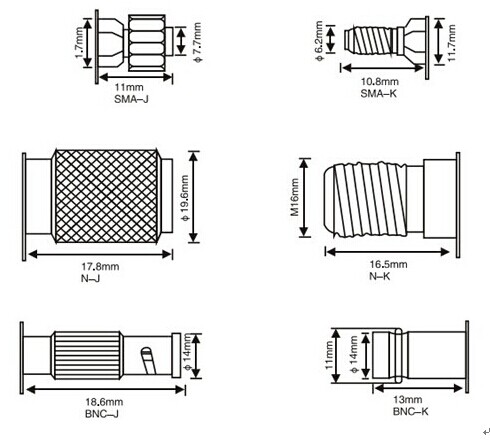

■产品各种接头形式示意图
