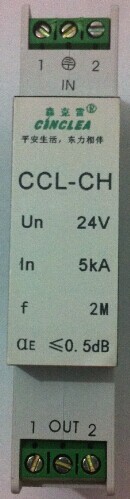

■应用范围
●CCL-CH系列双绞线信号防雷器（模拟信号防雷器）采用两级保护，端子式连接，应用于2MHz以下双绞线传输的模拟信号（传输线路的通信、数据传输、测量控制系统），用于防止雷击过电压对设备所造成的危害。
■技术参数:
■安装事项
●CCL-CH系列双绞线信号防雷器（模拟信号防雷器）采用两级保护，端子式连接，应用于2MHz以下双绞线传输的模拟信号（传输线路的通信、数据传输、测量控制系统），用于防止雷击过电压对设备所造成的危害。
■技术参数:
| 产品名称 | 产品型号 | 工作电压Un（V-） | 最高持续运行工作电压Uc（V-） | 标称放电电流In(kA) | 插入耗损dB | 传输频率MHz | 接口方式 |
| 双绞线信号防雷器 | CCL－CH/05 | 5 | 6.5 | 5 | ＜0.5 | 2 | 接线端子 |
| CCL－CH/06 | 6 | 7.5 | |||||
| CCL－CH/12 | 12 | 15 | |||||
| CCL－CH/24 | 24 | 35 | |||||
| CCL－CH/48 | 48 | 65 | |||||
| CCL－CH/110 | 110 | 150 | |||||
| CCL－CH/180 | 180 | 240 | |||||
| CCL－CH/220 | 220 | 300 |

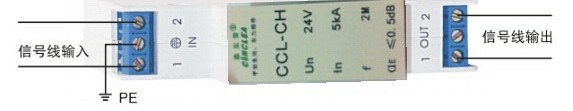

●串联在设备输入回路上，采用35mm标准导轨固定，如多回路可采用多个组合安装，输入端（IN）接信号通道，输出端（OUT）接信号处理设备。不得接为反，中间端子为接地端，与接地汇流排相连。

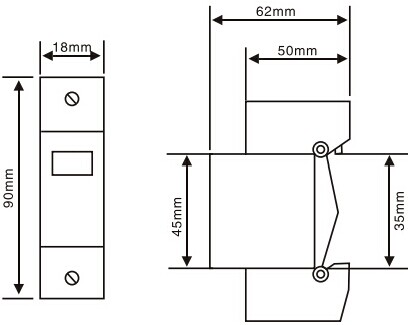

■尺寸及安装接线
