■应用范围
●CCL-直流电源防雷器应用于各类直流电源系统的过电压保护。广泛用于各类直流电源如直流开关柜，直流屏等，防止雷击过电压对设备所造成的危害。
■技术参数:

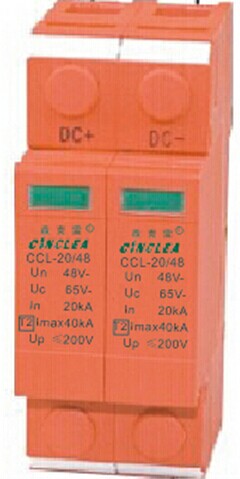

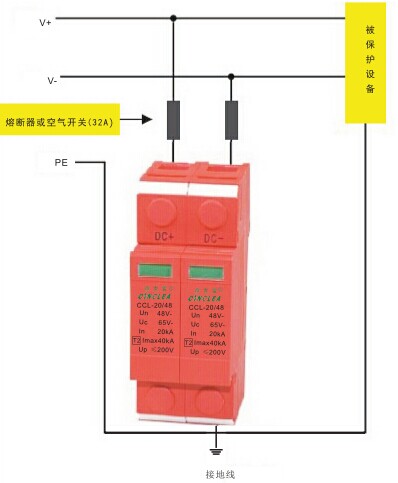

■产品外形及接线
●CCL-直流电源防雷器应用于各类直流电源系统的过电压保护。广泛用于各类直流电源如直流开关柜，直流屏等，防止雷击过电压对设备所造成的危害。
■技术参数:
| 产品名称 | 产品型号 | 标称放电电流In(kA) | 最大放电电流Imax(kA) | 工作电压Un（V- | 最高持续运行工作电压Uc（V-） | 安装方式 | 接入导线截面积（mm2） | 接入地线截面积（mm2） | 前端推荐串联熔断器 |
| 直 流 电 源 防 雷 器 |
CCL－10/6 | 5 | 10 | 6 | 7.5 | 并联 | 2.5 | 2.5 | 16 |
| CCL－10/12 | 5 | 10 | 12 | 15 | 并联 | 2.5 | 2.5 | 16 | |
| CCL－10/24 | 5 | 10 | 24 | 35 | 并联 | 2.5 | 2.5 | 16 | |
| CCL－10/48 | 5 | 10 | 48 | 65 | 并联 | 2.5 | 2.5 | 16 | |
| CCL－10/110 | 5 | 10 | 110 | 150 | 并联 | 2.5 | 2.5 | 16 | |
| CCL－10/220 | 5 | 10 | 220 | 300 | 并联 | 2.5 | 2.5 | 16 | |
| CCL－20/12 | 10 | 20 | 12 | 15 | 并联 | ≤2.5 | ≤2.5 | 32 | |
| CCL－20/24 | 10 | 20 | 24 | 35 | 并联/串联 | ≤6/2.5 | ≤6/2.5 | 32 | |
| CCL－20/48 | 10 | 20 | 48 | 65 | 并联/串联 | ≤6/2.5 | ≤6/2.5 | 32 | |
| CCL－20/110 | 10 | 20 | 110 | 150 | 并联/串联 | ≤6/2.5 | ≤6/2.5 | 32 | |
| CCL－20/220 | 10 | 20 | 220 | 300 | 并联/串联 | ≤6/2.5 | ≤6/2.5 | 32 | |
| CCL－40/48 | 20 | 40 | 48 | 65 | 并联 | ≤6 | 10 | 63 | |
| CCL－40/110 | 20 | 40 | 110 | 150 | 并联 | ≤6 | 10 | 63 | |
| CCL－40/220 | 20 | 40 | 220 | 300 | 并联 | ≤6 | 10 | 63 |
