■特点
CCL-ZA（不带漏电流）/ZB（带漏电流）防雷插座单相、三相电源类电涌保护器，将电涌保护器与电源插座完美结合，适用于电源系统设备终端，广泛用于机房、商务、办公、家用电器的雷电防护，通过红色指示灯显示其正常工作状态。当防雷芯片劣化失效后，红色指示灯熄灭。CCL-ZB型为漏电保护，能有效防止人身触电事故的发生，提高设备的安全运行。
CCL-ZG型防雷插座采用19寸标准机柜安装式设计，可作为设备未级电涌保护装置，使设备免遭由雷击或电子干扰产生的瞬态过电压的损害。可广泛应用于办公、机房和工业场所。特别适合于工业和电子机柜，包括PC机柜、数据架、网络机柜和工控机柜。对敏感设备的交流供电提供完美的保护。
■安装方法
为可靠地保护精密设备，请严格按照标识接线（L-红色，N-黑色，PE-双色），接地线用4mm2多股铜芯线连接。
■技术参数
名 称 |
型 号 |
额定工作电压Un (V～) |
最高持续工作电压Uc (V～) |
额定电流I（A） |
额定功率（kW） |
标称放电电流In |
最大放电电流 (kA) |
内置热熔断器 |
内置自复式过载保护器 |
|
防雷插座 |
CCL-ZA（不带漏电流） |
220/47-63Hz |
320 |
10 |
2.2 |
5 |
10 |
120℃/10A |
10A |
|
CCL-ZB （带漏电流） | |||||||||
|
CCL-ZG（机架式） |
16 |
3.5 |
120℃16A |
16A |

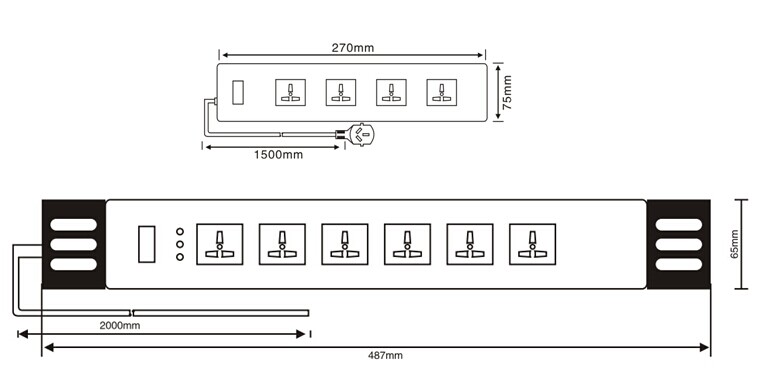

■尺寸及外形示意图
